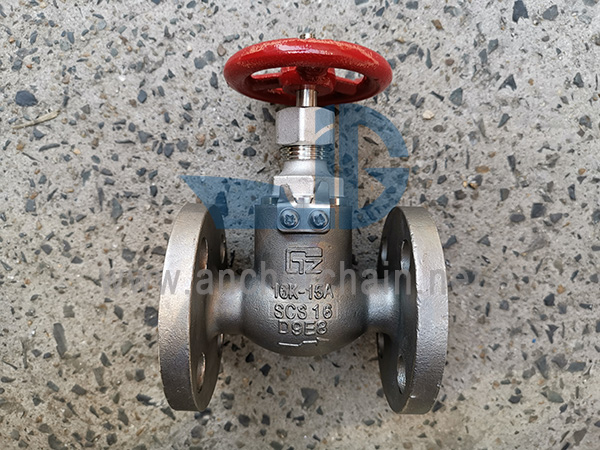

JIS F 7409 16K SCS16 ruostumattomasta teräksestä kierrettävät palloventtiilit

JIS F 7409 16K SCS16 ruostumattomasta teräksestä kierrettävät palloventtiilit
Marine Screw Down -tarkistuspalloventtiiliä kutsutaan myös meren SDNR-venttiiliksi, meripysäytysventtiiliksi, meripallon takaiskuventtiiliksi, meripallon takaiskuventtiiliksi jne.
Toiminto: avaa/sulje putkijärjestelmä ja estää väliaineen takaisinvirtauksen.
Suunnittelustandardi: JIS F7409-1996
Testistandardi: JIS F7400-1996
Testipaine: Runko-3,3Mpa, Istuin-2,42Mpa

Laipan koko JIS B2220-16K mukaan

Päämateriaali:
1-runko: ruostumaton teräs ¼ˆSCS16）/SUS316L
2-levyinen: ruostumaton teräs ¼ˆSCS16）/SUS316L
3-varsi: ruostumaton teräs（SCS16）/SUS316L
4-konepelti: ruostumaton teräs ¼ˆSCS16）/SUS316L
5-käsipyörä: valurauta (FC200)

Pääkokoluettelo (mm):

IMPA koodi	Koko	L	D	C	Pultinreiän numero	h	t	H	D2
751071	15	110	95	70	4	15	12	130	80
751072	20	120	100	75	4	15	14	140	100
751073	25	130	125	90	4	19	14	160	125
751074	32	160	135	100	4	19	16	170	125
751075	40	180	140	105	4	19	16	190	140

Veneen ruostumattomasta teräksestä ruuvattava takaiskuventtiili JIS F7409 16K
Luokka:JIS Marine Globe Valve
Materiaali: ruostumaton teräs
Standardit: JIS F7409
Sertifikaatti: CCS, BV, ABS, GL, LR, DNV, NK, RINA
Fob-hinta: Hanki uusin hinta nyt
Alkuperäpaikka: Kiina
