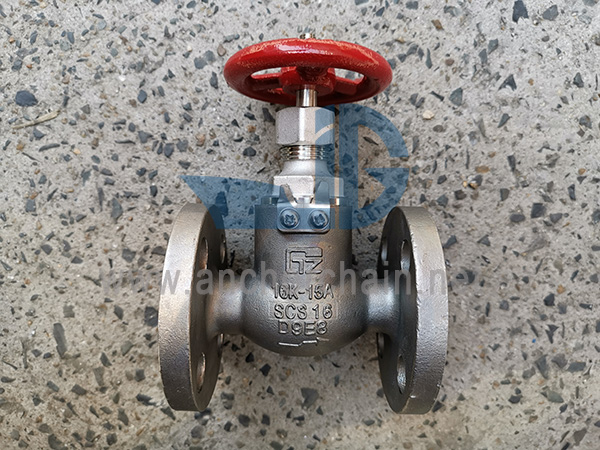

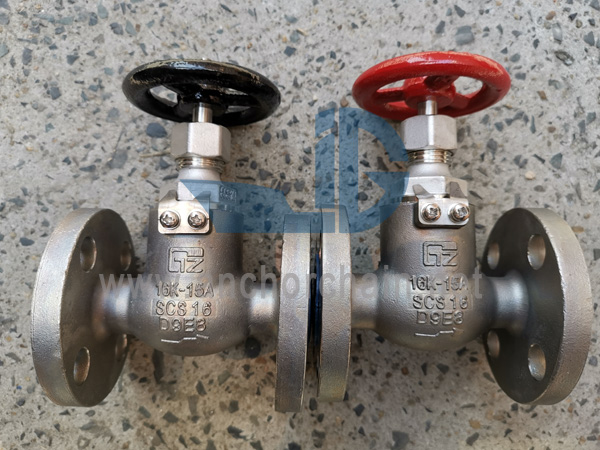

JIS F 7303 16K SCS16 ruostumattomasta teräksestä valmistetut palloventtiilit Suunnittelustandardi: JIS F7303-1996Testistandardi: JIS F7400-1996 Testipaine: Runko-3,3 Mpa, Istuin-2,42 Mpa Laipan koko JIS B2220-16K
Laipan koko JIS B2220-16K mukaan
Päämateriaali:
1-runko: ruostumaton teräs ¼ˆSCS16)/SUS316L
2-levyinen: ruostumaton teräs ¼ˆSCS16)/SUS316L
3-varsi: ruostumaton teräs(SCS16)/SUS316L
4-konepelti: ruostumaton teräs ¼ˆSCS16)/SUS316L
5-käsipyörä: valurauta (FC200)
IMPA koodi | Koko | L | D | C | Pultinreiän numero | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
