Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: johto kaapelin ohjaamiseen ja suunnan muuttamiseen tai sen vientiasennon rajoittamiseen sekä kaapelin ja rungon välisen kitkan vähentämiseen, päärullaketju, kiinnike Rullaohjain, avoimen tyyppinen rullan ohjauskaapeliyksikkö, 360° Kääntyvä ohjain ja niin edelleen.
Universaali Fairlead-ketjupyörä
Universal Fairlead Chain Wheel: johdin ohjaamaan kaapelin läpi ja muuttamaan suuntaa tai rajoittamaan sen vientiasentoa sekä vähentämään kitkaa kaapelin ja rungon välillä, päärullaketju , kiinnike Rullaohjain, avoimen tyyppinen rullan ohjauskaapeliyksikkö, 360° kääntyvä fairlead ja niin edelleen.

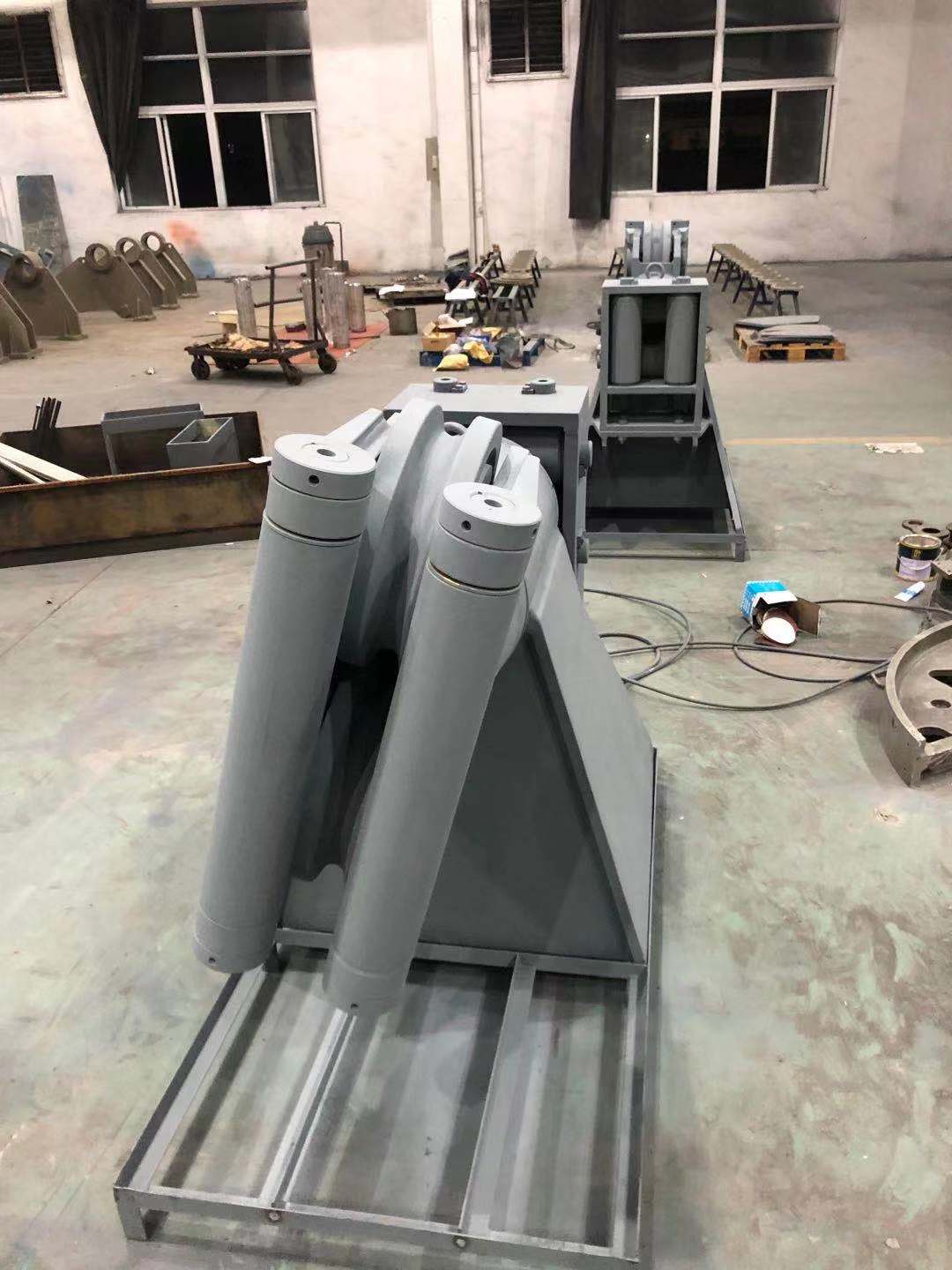

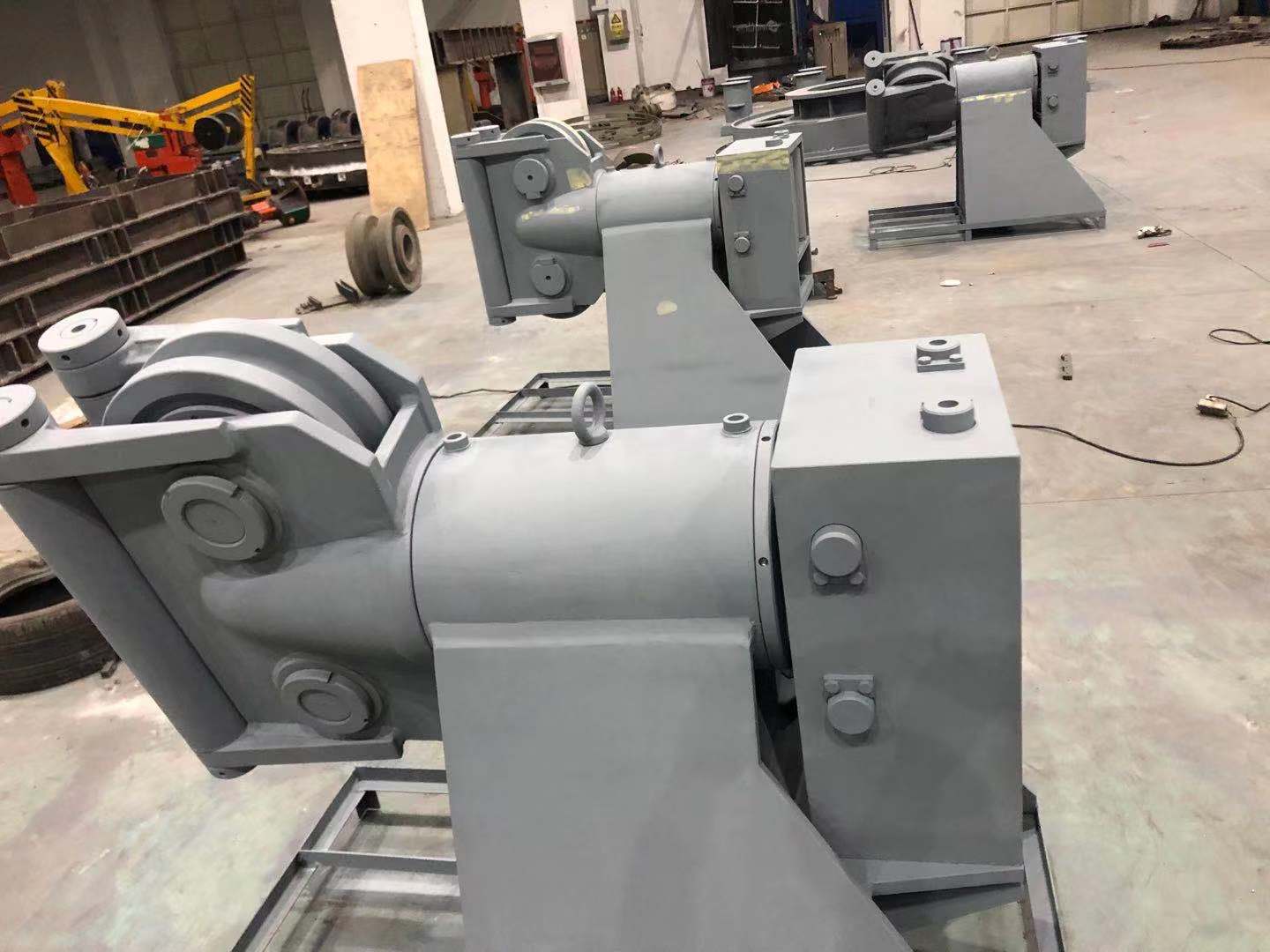

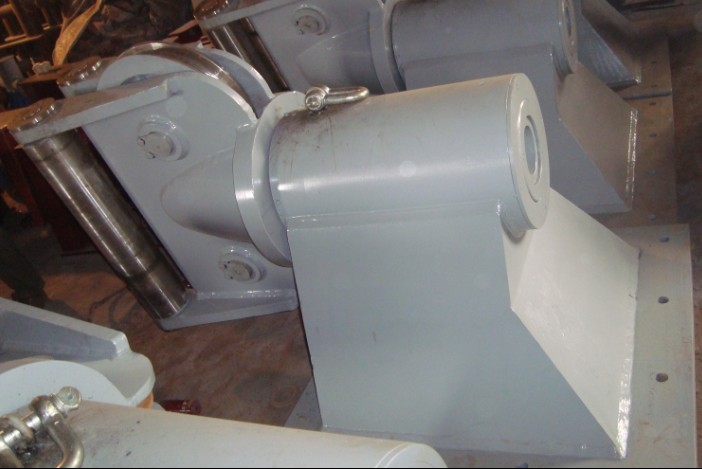

Universal Fairlead Chain Wheel, joka sisältää kannakkeen, pääsylinterin ja mainitun pääsylinterin kaapelinohjainvälineet, jotta se voidaan pyörittää vapaasti sen keskiakselin ympäri, joka on sijoitettu kannatinmuotoon, ja pääputkimainen runko on varustettu läpimenevällä reiällä sen keskiakselia pitkin; ohjainkaapeli laite sisältää kaksi ulompaa vaneria ja leikkaa kaksi yhdensuuntaista hihnapyöräsarjaa, jotka on sijoitettu vanerin väliin, vaneri kiinnitetty pystysuoraan pääsylinterin etupinnalle; käyttämällä pääsylinteriä ja pyörää niin integroitu suunnittelu, kompakti rakenne, pieni tila, voidaan helposti soveltaa pieniin aluksiin; Samaan aikaan sylinterinkannen kaapeliohjain voi pyöriä vapaasti pääakselin ympäri, joten se tarjoaa suurta joustavuutta vastaamaan kaapeliohjaimen eri suuntausten tarpeita, mikä parantaa huomattavasti kulkunopeutta ja säästää paljon laitteita ja työvoimaresursseja; vanerin etupään kotelo, jotta kaapeli tasaisempi, vältetään teräksen reuna kaapelin kitkavaurioilta.
|
Kuva nro |
Lyijypyörän varastonro. |
Pyörän halkaisija (tuumaa) |
Standardi jokainen (ibs) |
Jokaisen paino (ibs) |
Mitat (in.) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
