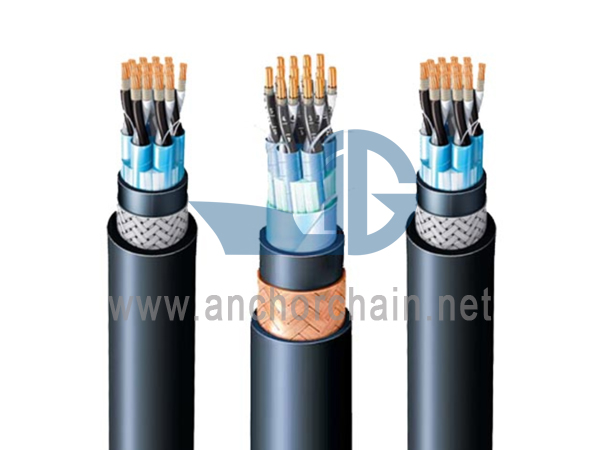

TFOI ior c Yksittäinen ja kollektiivisesti suojattu instrumentointikaapeli TFOI(i&c) -suojattu palosuojattu instrumentointikaapeli on tarkoitettu merisovelluksiin, mukaan lukien laivojen johdotus sekä petrokemian ja prosessinohjausteollisuus. Instrumentointi- ja viestintäjärjestelmiin. Tämä kaapeli on suunniteltu ohjaus- ja instrumenttipiireihin 150/250 V asti. Soveltuu käytettäväksi kaupallisissa merisovelluksissa.
TFOI ior c Yksittäinen ja kollektiivisesti suojattu instrumentointikaapeli
TFOI(i&c)-suojattu palosuojattu instrumentointikaapeli on tarkoitettu merenkulkusovelluksiin, mukaan lukien laivojen johdotus sekä petrokemian ja prosessinohjausteollisuus. Instrumentointi- ja viestintäjärjestelmiin.
Tämä kaapeli on suunniteltu ohjaus- ja instrumenttipiireihin 150/250 V asti. Soveltuu käytettäväksi kaupallisissa merisovelluksissa.
TFOI(i&c) Yksittäinen ja kollektiivisesti suojattu instrumentointikaapeliStandardit
- Suunnitteluopas: IEC 60092-350 & IEC 60092-376
- Eristysmateriaali: IEC 60092-351, XLPE
- Vaipan materiaali: IEC 60092-359, SHF1
- Palonestoaine: IEC 60332-1 & IEC 60332-3, luokka A
- Halogeenipitoisuus: IEC 60754-1, 0,5 %
- Savupäästö: IEC 61034, 60 %
- Kylmätaivutus/isku: CSA 22.2 No. 0.3 (-40°C / -35°C)
- Max. johtimen nimellislämpötila: 90°C
TFOI(i&c) Yksittäinen ja kollektiivisesti suojattu instrumentointikaapeli Rakenne
| Luokittelu | Koodi kirjain | Yksityiskohta |
| Kapellimestari |
|
Tavallinen, hehkutettu, kierretty kuparilanka |
| Eristys | T | XLPE 60092-351 mukaan |
| Yksittäinen näyttö | (i) |
- Suojattu AL/PS-teipillä tinatulla kuparisella tyhjennyslangalla - Jokainen pari/kolmio on kääritty polyesteriteipillä sähköisen kosketuksen estämiseksi viereisten parien/kolmioiden kanssa |
| Kollektiivinen näyttö | (c) | Pari/kolmio asetettu ja kollektiivisesti suojattu alumiinitaustaisella polyesteriteipillä (AL/PS-teippi) tinatulla kuparisella tyhjennyslangalla. Sopiva sideteippi voidaan kääriä ryhmäseinän päälle/alalle. |
| Sisäpeite | F | Halogeeniton teippi (lämmitetty sisäpeite) |
| Panssari | O | Kuparilanka punos |
| Tuppi | I | Halogeeniton termoplastinen yhdiste (IEC 60092-359 SHF1) Vaipan väri: musta |
TFOI(i&c) Yksittäinen ja kollektiivisesti suojattu instrumentointikaapeli Tekniset tiedot
Ytimet: 1P, 2P, 3P, 4P, 5P, 7P, 10P, 12P, 14P, 16P, 19P, 20P, 24P, 30P (P: Pari)
1T, 2T,3T,4T,5T,7T,10T,12T,14T,16T,19T,20T, 24T, 30T (kolmio)
Koko (neliömm): 0,75, 1, 1,5, 2,5
