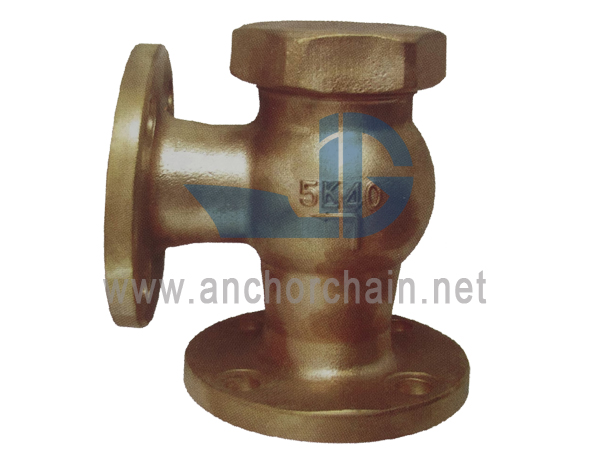

JIS F 7416 Bronze 5K nostokulmaventtiilit (liitoskonepellin tyyppi)1. SovellusTuotteita käytetään väliaineen ohjaamiseen avautumiseen ja sulkemiseen, estämään polttoöljyputkien vuotoa, voiteluputkia. Laipan mitat ovat teräsputken JIS B2220 -laipan mittojen mukaisia.
JIS F 7416 Bronze 5K nostokulmaventtiilit (liitoskonepellin tyyppi)
1. Sovellus
Tuotteita käytetään väliaineen ohjaamiseen avaamiseen ja sulkemiseen, estämään polttoöljyputkien vuotoa, voiteluputkia. Laipan mitat ovat teräsputken JIS B2220 -laipan mittojen mukaisia.
2. Materiaali
(1) - Runko: pronssi
(2) - Levy: pronssi
(3) - Varsi: pronssi
3. Nimellishalkaisija＆Paine
Halkaisija: DN50 ~ DN40
Paine: 5K
4. Ominaisuudet
(1) . OEM-, ODM-palvelu on hyväksyttävä. Asiakkaan erityisvaatimukset täytetään tehtaallamme.
(2) . Valmistettu JIS F7400 standardien mukaan. Venttiilin materiaalin voi valita itse.
(3). Kaikkiin kysymyksiin vastataan 24 tunnin kuluessa.
5. Pääkokoluettelo
|
IMPA koodi |
Malli
|
L |
L1 |
D
|
C
|
Ei. |
h |
t |
H |
H1 |
D2 |
|
751346 |
7416 5K15 |
100 |
55 |
80 |
60 |
4 |
12 |
9 |
66 |
56 |
55 |
|
751347 |
7416 5K20 |
110 |
60 |
85 |
65 |
4 |
12 |
10 |
71 |
59 |
55 |
|
751348 |
74165K25 |
120 |
65 |
95 |
75 |
4 |
12 |
10 |
81 |
67 |
60 |
|
751349 |
7416 5K32 |
140 |
80 |
115 |
90 |
4 |
15 |
12 |
83 |
65 |
70 |
|
751350 |
7416 5K40 |
160 |
85 |
120 |
95 |
4 |
15 |
12 |
91 |
69 |
80 |
6. IACS-sertifikaatti: BV, ABS, CCS, RINA, LR.
